XIII Simposio Internacional de Estructuras, Geotecnia y Materiales de Construcción
II Taller Internacional de producción y uso sostenible del cemento y el hormigón
Resumen

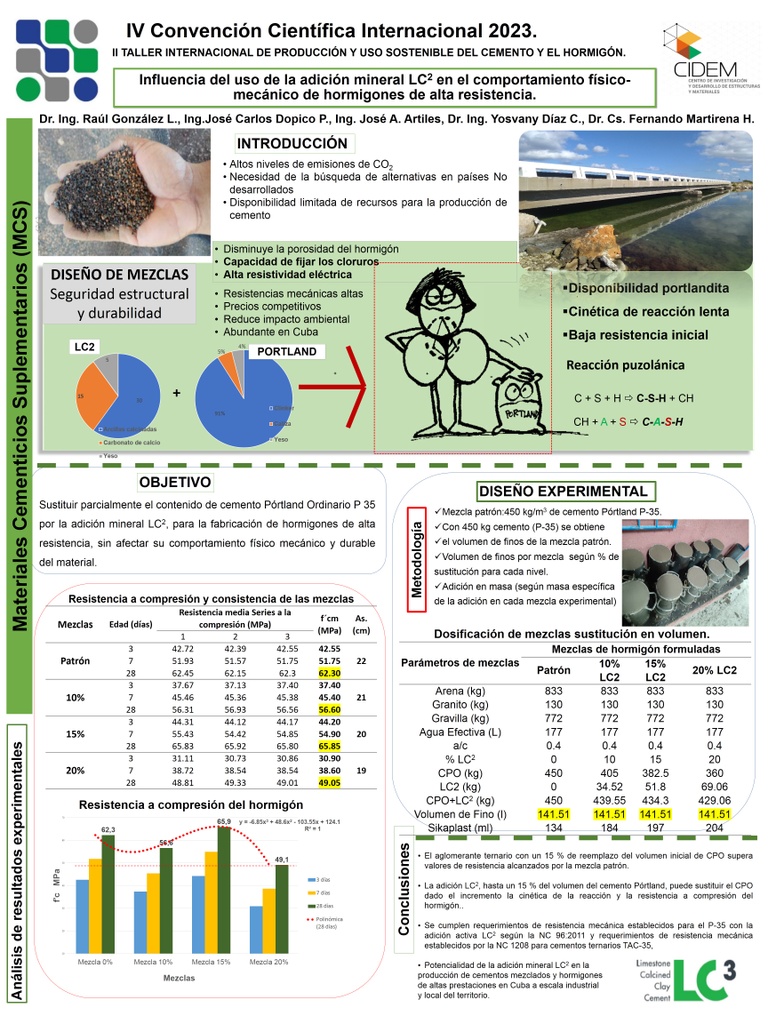

Se examinan el efecto del uso de una adición mineral LC2 en hormigones estructurales de resistencia a compresión de 50.0 MPa, para su colocación en ambientes tropicales marinos, en términos de valores límites de la mezcla y determinadas propiedades del hormigón según la NC 120:2021 Hormigón Hidráulico. La adición LC2 resultante de la combinación de calizas y arcillas calcinadas, posibilita la fabricación del hormigón de alta resistencia en la (ECOT) “Cayo Santa María” de Villa Clara.
La reformulación del diseño establece la sustitución parcial del cemento Pórtland por la adición mineral LC2 e influencia de la adición mineral en el comportamiento del hormigón fresco y endurecido, en especial la consistencia y resistencia a compresión. El diseño experimental compendia niveles de adición LC2 del 10%, 15% y 20% en volumen del material cementante, y reconoce la viabilidad técnica y económica de la misma, como un material cementicio suplementario en el hormigón.
En tal sentido, el análisis d responde a la resistencia de diseño del hormigón, al sustituir parcialmente el cemento Portland por niveles variables de adición LC2 . No obstante, el 15 % de adición LC2, cumplimenta los parámetros de resistencia a compresión a 3, 7, y 28 días y la laborabilidad del hormigón, de amplia perspectiva de implementación a escala industrial y local, al favorecer la disminución del costo de producción del aglomerante e impacto de las emisiones de CO2, unido a la mejora de la eficiencia de recursos naturales para un hormigón de alta resistencia.
Abstract
The effect of the use of LC2 mineral addition in structural concrete with a compressive strength of 50.0 MPa, for placement in tropical marine environments, is examined in terms of limit values of the mixture and certain concrete properties according to NC 120:2021 Concrete. Hydraulic. The LC2 addition resulting from the combination of limestone and calcined clay makes it possible to manufacture high-resistance concrete at the (ECOT) “Cayo Santa María” in Villa Clara.
The designreformulation establishes the partial replacement of Portland cement by LC2 mineral addition and the influence of the mineral addition on the behavior of the fresh and hardened concrete, especially the consistency and compression resistance. The experimental design summarizes LC2 addition levels of 10%, 15% and 20% by volume of the cementitious material, and recognizes its technical and economic feasibility, as a supplementary cementitious material in concrete.
In this sense, analysis responds to the concrete strength, by partially replacing Portland cement with variable levels of LC2 addition. However, the 15% LC2 addition meets the parameters of compressive strength at 3, 7, and 28 days and the workability of concrete, with a broad perspective for implementation on industrial and local scale, by favoring the reduction of production costs of the binder and the impact of CO2 emissions, together with the improvement of the efficiency of natural resources for high-strength concrete.
Sobre el ponente
Dr. Raúl González López
Discussion
