Procedimiento de diseño de una antena log-periódica en la banda de 400 a 7000 MHz
Procedimiento de diseño de una antena log-periódica en la banda de 400 a 7000 MHz

Resumen

En el presente trabajo se realizó un procedimiento para el diseño de una antena log-periódica con ancho de banda superior a un 170%, para la banda de 400 a 7000 MHz. La geometría de la antena se dividió en dos secciones: la primera correspondiente a las bajas frecuencias, cuyo diseño se realizó sobre láminas de aluminio de 1.5 mm de espesor y un soporte de FR-4 para reducir las dimensiones y la segunda sección correspondiente a las frecuencias superiores, donde se emplea dieléctrico aire para reducir las pérdidas de inserción y mejorar la eficiencia de la antena. Para la modelación computacional de la antena se empleó el CST Microwave Studio, obteniéndose el ancho de banda deseado. La fabricación de todas las partes de la antena se realizó con el empleo de una fresadora CNC y la antena construida fue medida en una cámara anecoica, donde se comprobó la Razón de Onda Estacionaria en toda la banda de frecuencias deseada, la ganancia y la forma de la característica direccional, existiendo una buena correspondencia con los resultados de la simulación en el CST Microwave Studio.

Abstract

In the present work, a procedure was carried out for the design of a log-periodic antenna with a bandwidth greater than 170%, for the band from 400 to 7000 MHz The geometry of the antenna was divided into two sections: the first corresponding at low frequencies, whose design was made on 1.5 mm thick aluminum sheets and a FR-4 support to reduce dimensions and the second section corresponding to higher frequencies, where air dielectric is used to reduce insertion losses and improve the efficiency of the antenna. For the computational modeling of the antenna, the CST Microwave Studio was used, obtaining the desired bandwidth. The manufacture of all the parts of the antenna was carried out with the use of a CNC milling machine and the built antenna was measured in an anechoic chamber, where the Standing Wave Ratioin all the desired frequency band, the gain, the shape of the directional characteristic were tested,existing a good correspondence with the simulation results in the CST Microwave Studio.

Sobre el ponente

Pilar Prado Guillot

Pilar Prado Guillot

CID MECATRONICS Flag of Cuba
Información Práctica

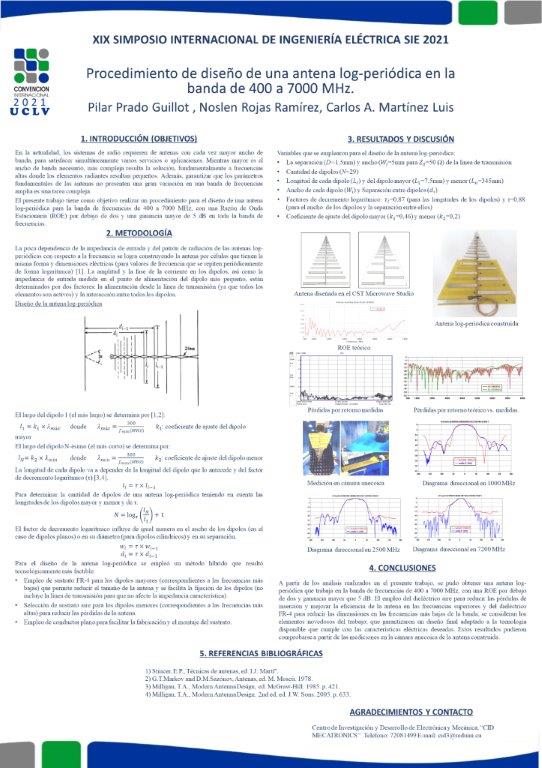

Póster digital
Spanish / Español
noviembre 27, 2021 9:0 a. m.
3 horas
Sala 1
Autores
Pilar Prado Guillot
Noslen Rojas Ramírez
Carlos Alberto Martínez Luis
Palabras clave
antena log-periódica
banda ancha
log-periodic antenna
wide-band
