Simposio Internacional de Construcciones

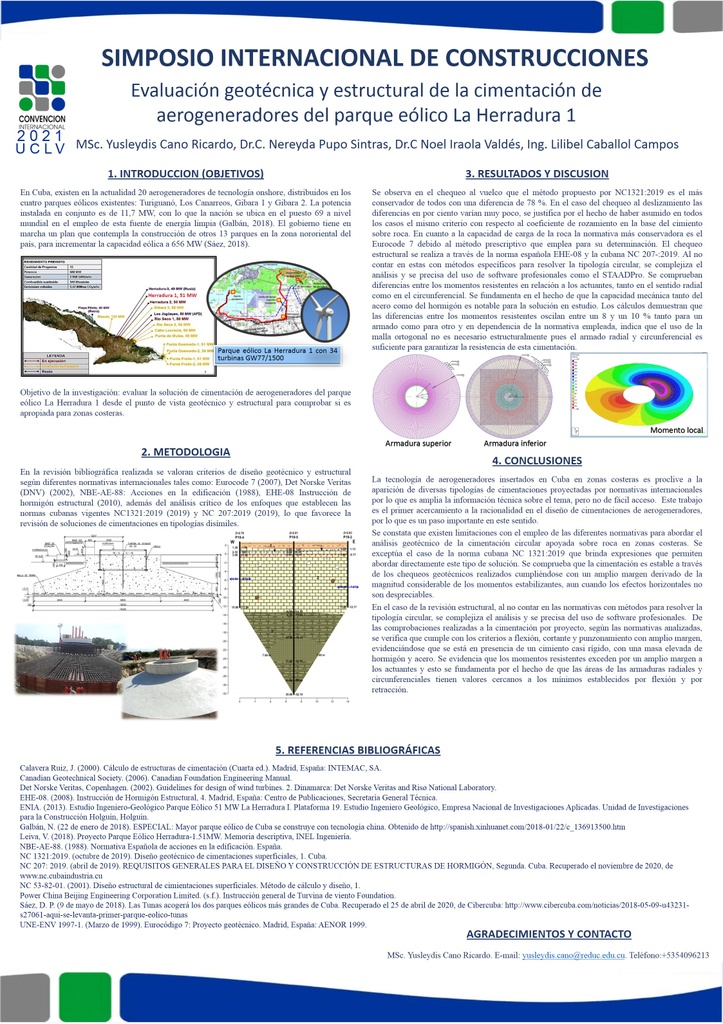

Evaluación geotécnica y estructural de la cimentación de aerogeneradores del parque eólico La Herradura 1

Resumen

Las tecnologías de los aerogeneradores demandan diferentes soluciones de cimentación provenientes de proyectos foráneos para su ejecución en Cuba. Esto constituye una limitante por responder a normativas internacionales que crean incertidumbre al diferir de los códigos cubanos y pueden ser la causa de que no se garantice que los diseños sean adecuados para su implementación en zonas costeras. Por lo que se realiza en este trabajo la evaluación geotécnica y estructural de la cimentación de aerogeneradores del parque eólico La Herradura 1 utilizándose los criterios de diferentes normativas del área internacional y las cubanas. Se comprueba que existen limitaciones para su uso en la tipología de cimentación circular apoyada sobre roca. Se emplea el software profesional STAADPro para la obtención de las solicitaciones de cálculo. Se constata que la cimentación cumple con los requerimientos al vuelco, al deslizamiento y a la estabilidad de la base con holgura. Lo mismo sucede con los momentos resistentes, que exceden a los actuantes con amplio margen. Se realiza un análisis comparativo de las áreas reales de las armaduras radiales y circunferenciales con los valores mínimos por criterios a flexión y retracción, para verificar qué criterio gobierna en el diseño.

Abstract

Technologies of the wind turbine condition different solutions of foundation coming from strange projects for their implementation in Cuba. This constitutes a restrictive one to respond to international normative that it generates uncertainty when differing of the cubans codes and they can be the cause that it is not guaranteed that the designs are adapted for their implementation in seashore areas. In this work make the evaluation geotechnical and structural of the wind turbine foundations of the wind farm La Herradura 1 being used the approaches of different international normative and the cubans codes. It is proven that limitations exist for their use in the foundation circular typology supports on rock. It uses the professional software STAADPro for the obtaining of the calculation’s solicitations. It is verified that the foundation fulfills the requirements to the overturn, to the slip and the stability of the base with breadth, it also happens to the resistant moments that exceed to the calculation in wide margin. It is carried out a comparative analysis of the real areas of the radial armors and circumferential with the minimum values for approaches to flexion and retraction, to verify that approach governs in the design.
