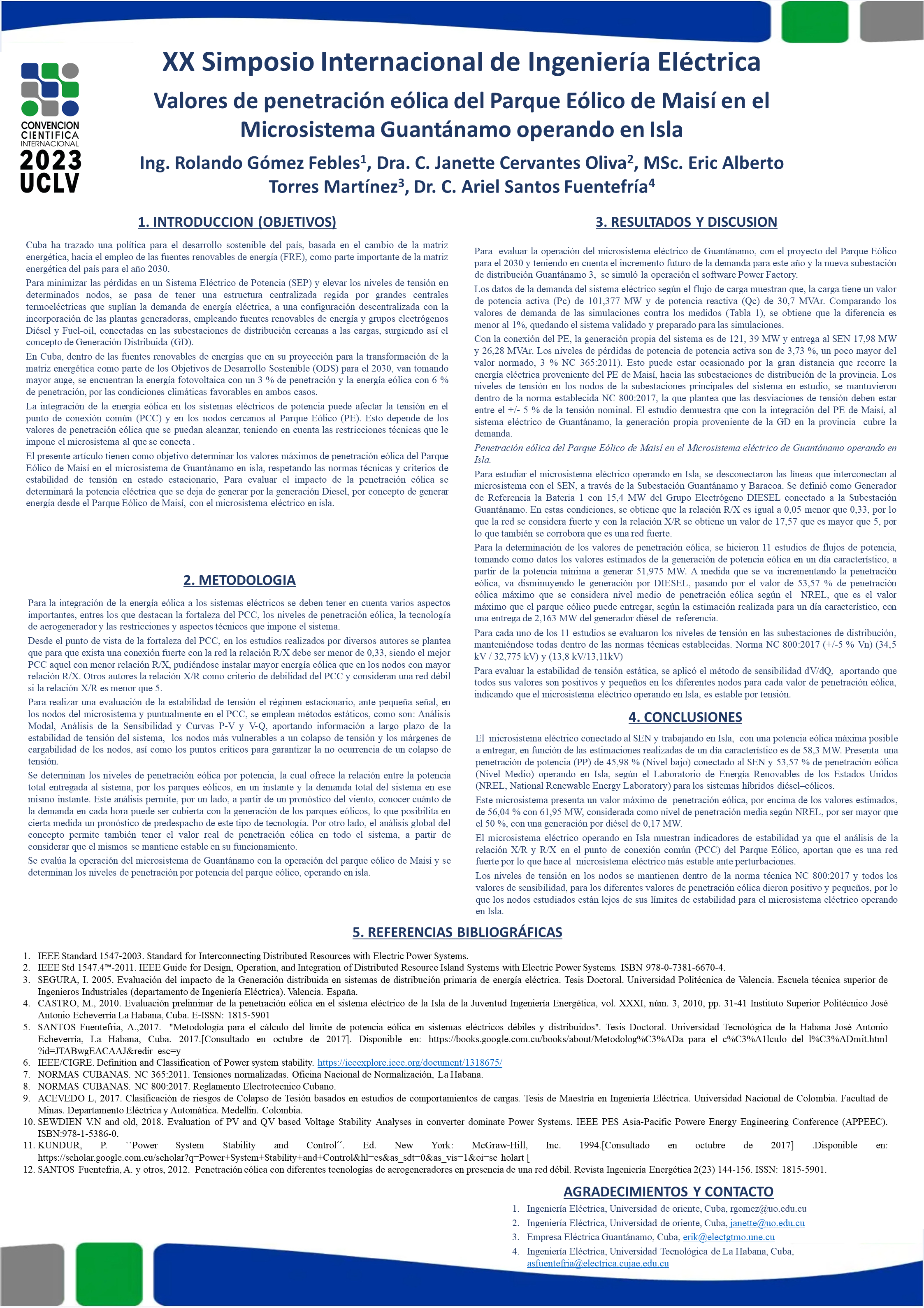

Valores de penetración eólica del Parque Eólico de Maisí en el Microsistema Guantánamo operando en Isla
Valores de penetración eólica del Parque Eólico de Maisí en el Microsistema Guantánamo operando en Isla

Bajo la concepción de Generación Distribuida, para minimizar las pérdidas y elevar los niveles de tensión en determinados nodos, las redes convencionales se han reducido a microsistemas, donde el uso de las energías renovables resulta atractivo para reducir el consumo de combustible fósil y el impacto sobre el medio ambiente. La integración de la energía eólica en estos microsistemas, puede afectar la tensión en el punto de conexión común y en los nodos cercanos al Parque Eólico, en función de la penetración eólica que se puedan alcanzar, teniendo en cuenta las restricciones técnicas que le impone el microsistema. Se analizan los valores máximos de penetración eólica del Parque Eólico de Maisí en el microsistema Guantánamo, interconectado y en isla, respetando las normas técnicas y criterios de estabilidad de tensión en estado estacionario, así como el impacto económico y ambiental. Se emplean para el análisis los métodos de Análisis Modal, Análisis de la Sensibilidad y Curvas P-V y V-Q. El microsistema presenta un valor máximo de  penetración eólica de 56,04 %, considerada como nivel de penetración media. Se obtienen indicadores de estabilidad ya que el análisis de la relación X/R y R/X en el punto de conexión común del Parque Eólico, aportan que es una red fuerte y estable ante perturbaciones. Los niveles de tensión en los nodos se mantienen dentro de la norma y todos los valores de sensibilidad dieron positivos y pequeños, por lo que los nodos estudiados están lejos de sus límites de estabilidad.

Under the concept of Distributed Generation, to minimize losses and raise voltage levels in certain nodes, conventional networks have been reduced to microsystems, where the use of renewable energies is attractive to reduce fossil fuel consumption and the impact on environment. The integration of wind energy in these microsystems can affect the voltage at the common connection point and in the nodes close to the Wind Farm, depending on the wind penetration that can be achieved, taking into account the technical restrictions imposed by the microsystem. The maximum values of wind penetration of the Maisí Wind Farm in the Guantánamo microsystem, interconnected and on an island, are analyzed, respecting the technical standards and voltage stability criteria in steady state, as well as the economic and environmental impact. The methods of Modal Analysis, Sensitivity Analysis and P-V and V-Q Curves are used for the analysis. The microsystem presents a maximum wind penetration value of 56.04%, considered as an average penetration level. Stability indicators are obtained since the analysis of the X/R and R/X relationship at the common connection point of the Wind Farm shows that it is a strong and stable network in the face of disturbances. The voltage levels in the nodes remain within the norm and all the sensitivity values were positive and small, so the studied nodes are far from their stability limits.

Sobre el ponente

Rolando Gómez Febles

Ing. Rolando Gómez Febles

Universidad de Oriente Flag of Cuba

Discussion

Información Práctica
Spanish / Español
noviembre 13, 2023 5:44 p. m.
1 minuto
Virtual
Autores
Ing. Rolando Gómez Febles
Janette Cervantes Oliva
Eric Alberto Torres Martínez
Ariel Santos Fuentefría
Palabras clave
estabilidad de tensión en estado estacionario.
parques eólicos
penetración eólica
steady state voltage stability
wind farms
wind penetration
